C001产品是新一代低析出环保聚丙烯阻燃剂，可广泛用于高乙烯含量(≥8%)共聚
PP
阻燃材料。产品添加量少（2.0-4.0%）、不需要再添加三氧化二锑、不析出、耐迁移。也可使用添加滑石粉、硫酸钡等填充阻燃V-2改性。
一．主要特点
1．与传统的八溴醚、八溴S醚相比，不需要添加三氧化二锑，含溴量低。在高乙烯含量共聚PP添加量2.0-4.0%，阻燃等级就可以达到UL94 V-2级；
2．可以填充10-20%的滑石粉、硫酸钡等无机填料;
3. 用该产品制备的阻燃PP在70-80℃烘烤300小时表面阻燃剂无析出、耐迁移，耐光热稳定性好；
4．满足IEC60695-2-13 GWIT775℃(3.0mm)要求以及IEC60695-2-12 GWFI 960℃(3.0mm)要求；
5. 用该产品制备的阻燃PP符合SGS和REACH要求；
6. 可解决目前市场的低添加量阻燃剂无法同时适用于均聚、共聚PP以及填充PP体系的现状；
7. 可满足高温热老化要求，130℃、1000小时伸长率未明显下降，冲击保持变化小。
二．质量指标

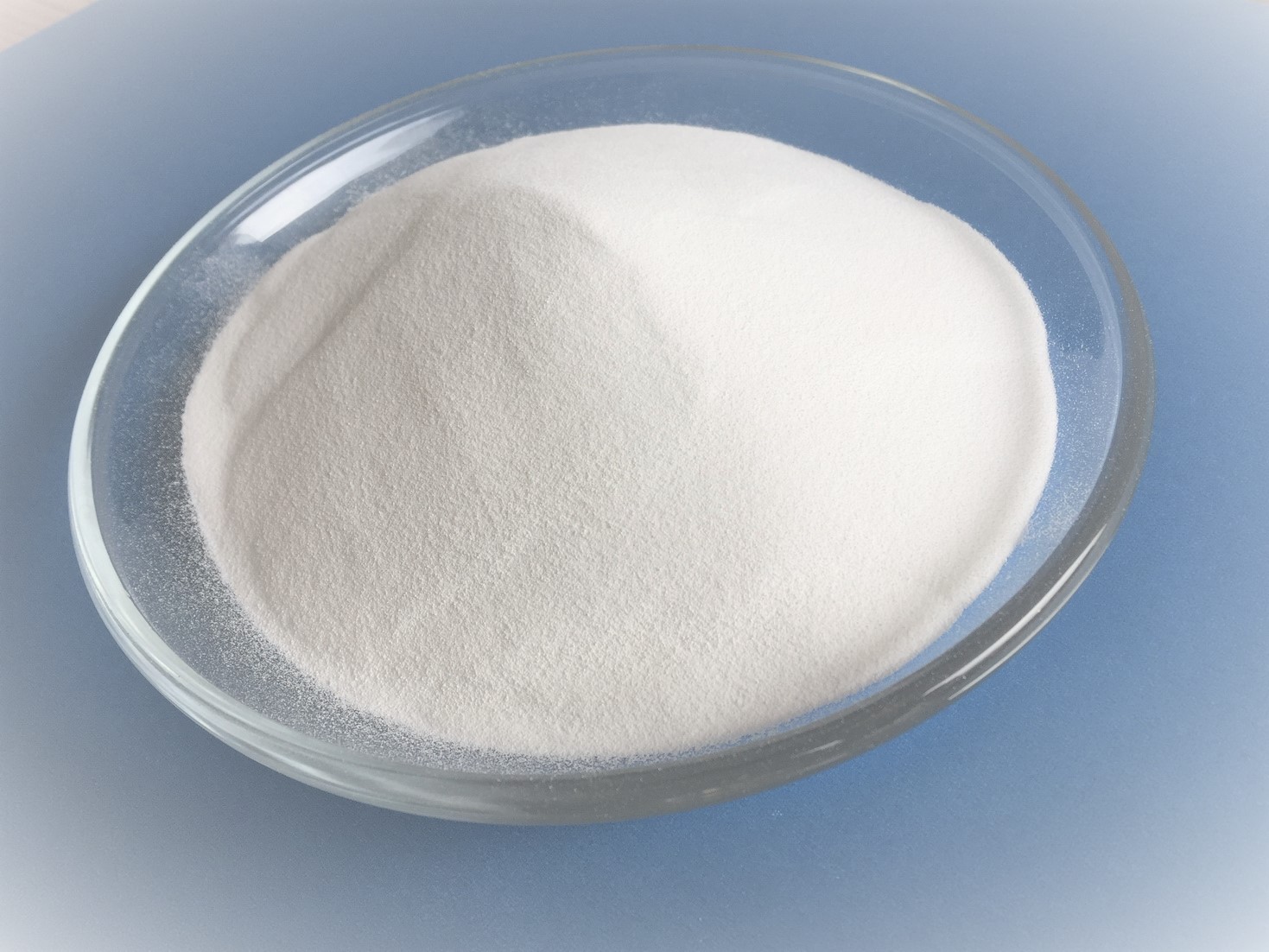

1. 外观：白色超细粉末
2. 干燥失重≦0.5%
3. 分解温度TGA（2%）：260℃
三．毒性
1. LD50(小白鼠口服)>5300mg/kg(属无毒)
2. 潜在致癌性：无
3. 皮肤刺激性：无
四．主要应用
不含填料阻燃聚丙烯体系
项目
测试标准
单位
1
2
高乙烯含量(≥8%)
管材级共聚PP
2.0-3.5％阻燃剂
2.0-4.0％阻燃剂
密度
ISO 1183
g/cm3
0.91
0.91
熔融指数
ISO 1133
g/10min
5
1-2
拉伸强度
ISO 527
Mpa
24
26
断裂伸长率
ISO 527
%
>100
>100
弯曲模量
ISO 178
Mpa
1050
1150
弯曲强度
ISO 178
Mpa
28
31
缺口冲击强度
ISO 180
KJ/m2
11.0
15.0
阻燃等级
UL94
3.20mm
V-2
V-2
阻燃等级
1.60mm
V-2
V-2
灼热丝(GWIT)
IEC 60695-2-13
℃(2.0mm)
775
775
灼热丝(GWFT)
IEC 60695-2-12
℃(2.0mm)
960
960
五．加工注意事项
1．避免加入碳酸钙填料，对阻燃性能不利；
2. 设备须保证温控准确，避免设备因温控不准出现局部过热导致阻燃剂提前发挥作用而降低材料物性现象，建议加工温度设置
范围为：170-170-170-170-180-180-180-180℃；
3．为确保混合均匀，最好在配方中添加少量聚丙烯粉体，保证换料均匀，达到更好的分散效果；
4．螺杆组合使用弱剪切型，以免材料剪切过强导致材料降解。
六．包装与储存
25公斤/包，纸塑或PP编织袋。 置于阴凉干燥处，避免受热、受潮。
备注：高乙烯含量(≥8%)PP共聚PP例如：PP SP179、PP K9010及PP AW191等。
